پروتکل FHRP چیست ؟ قسمت 1 : پادکست صوتی FHRP چیست ؟

پادکست

دانلود پادکست صوتی FHRP


سطح مقاله

مقدماتی


ممکن است

پس از مطالعه این مقاله ، به موارد زیر هم علاقهمند باشید ، اگر اینطور است ایــنــجــــا کلیک کنید.

1. در خصوص حل یک ( یا چند ) سناریو ( بدون هیج توضیح اضافه و فقط کامند ) آموزشی
2.حل یک سناریو آموزشی ( بدون کانفیگ ) ( آفر نوبت شما )
3.کامندهای مورد استفاده در سناریو
4.تهیه ویدیو آموزشی ( این دوره )
5.مبحث TSHOOT این سناریو
6.توضیح مختصر و مفید در دانشنامه






FHRP
FHRP ( FIRST HOP REDUNDANCY PROTOCOL )

اگر از سمت خانه یک وب سایت را در اینترنت TRACE کنید ، به شما نشان می دهید که پکت ارسالی شما به سمت سرور مورد نظر چه مسیرها و HOP هایی را طی می کند تا به مقصد برسد.

1

Packet Tracer PC Command Line 1.0
C:\>TRACERT 8.8.8.8

Tracing route to 8.8.8.8 over a maximum of 30 hops:

1 1 ms 0 ms 1 ms 192.168.1.1
2 0 ms 0 ms 0 ms 172.16.1.2
3 10 ms 8 ms 10 ms 89.56.12.2
4 13 ms 14 ms 16 ms 40.40.16.2
5 * 11 ms 10 ms 8.8.8.8

Trace complete.

C:\>
C:\>


همانطور که می بینید بین شبکه LAN ما و سرور مربوطه ، چندین روتر قرار دارد اما سوال اینجاست که اولین HOP شما کجاست ؟ بخاطر همین به این می گویند

FHRP
FIRST HOP  REDUNDANCY PROTOCOL
GATEWAY REDUNDANCY  PROTOCOL


2


اگر ارتباط ما با اینترنت از طریق یک روتر برقرار شود در صورتی که این روتر به هر دلیل FAIL شود ، کلاینت ها دیگر قادر نیستند بسته هایشان را به سمت خارج از شبکه ارسال نمایند.حال اگر من یک روتر دیگر هم داشته باشم که در صورت FAIL شدن روتر نخست ، روتر دوم بتواند همچنان ارتباط شبکه با اینترنت را حفظ نماید در اینصورت من از REDUNDANCY ای استفاده کردم که در صورت FAIL شدن یک روتر همچنان به اینترنت دسترسی داشته باشم اما مسئله ای که باید به آن توجه کرد این است که IP ای که برای روتر در سمت شبکه LAN ، تخصیص داده می شود بعنوان GATEWAY در کلاینت ها ASSIGN می شود.

3

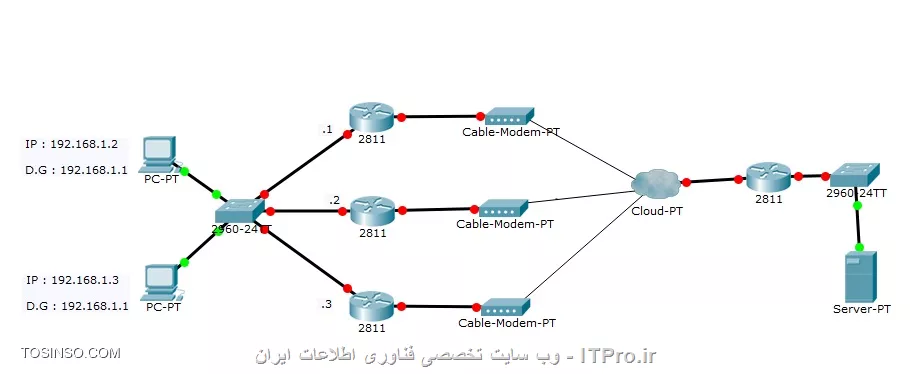

در تصویر فوق من از 3 روتر که از طریق مودم ADSL به اینترنت دسترسی دارند ، REDUNDANCY ایجاد کرده ام و همانطور که می بینید اینترفیس های هر روتر داری IP خاص خود هستند و اگر یک روتر FAIL شود ، برای اینکه ترافیک کلاینت ها از طریق روتر ACTICE به سمت اینترنت ارسال شود من باید بصورت دستی IP ی G.W را در کلاینت ها عوض نمایم که اگر تعدا کلاینت ها زیاد باشد این مسئله بسیار وقت گیر است.اگر روشی وجود داشت که این پروسه بصورت اتوماتیک انجام می شد خیلی عالی میشد!!!

FHRP PROTOCOL
پروتکل های FHRP برای راحتی کار ما آمده اند و سیاست کاری آنها اینگونه است که ما با حفظ REDUNDANCY ، یک روتر ACTIVEبعنوان و مابقی همگی بعنوان STANDBY (برای ACTIVE هستند ) ، در یک گروه قرار میگیرند ، به ازای اینترفیس های روتر که در این گروه قرار می گیرد ، ما دارای یک VIRTUAL IP و یک VIRTUAL MAC می باشم که این VIRTUAL IP را بعنوان G.W در کلاینت ها تخصیص می دهیم.

حال اگر روتر ACTIVE ما FAIL شد ، روتر دیگری ( از STANDBY ها ) بعنوان ACTIVE انتخاب شده و برای VIRTUAL IP مزبور پاسخگو خواهد بود و ترافیک از سمت آن روتر به بیرون ارسال می شود.


پروتکل های خانواده FHRP
  • HSRP
  • VRRP
  • GLBP




نکات کلیدی FHRP پروتکل ها

1.معمولا" پروتکل های FHRP در بیشتر روتر ها ساپورت می شوند و البته این بسته به مدل IOS نیز دارند اما در بحث سوئیچ لایه 3 ، پروتکل HSRP نسبت به 2 پروتکل دیگر دامنه ساپورت بیشتری دارد ، در پروتکل VRRP ما به سوئیچ های 4500 و 6500 ، همچنین در خصوص پروتکل GLBP ما به سوئیچ های 6500 محدود شده ایم.

2.همانطور که گفته شد پروتکل های FHRP ، افزونگی در لایه 3 است که براساس IP این کار را انجام می دهد.

3.در پروتکل های FHRP ما روتر ها را با یکدیگر ادغام می کنیم و یک VIRTUAL IP را بعنوان G.W در کلاینت ها تخصیص می دهیم ، از میان روتر هایی که با یکدیگر در یک گروه قرار می گیرند یک روتر بعنوان ACTIVE و مابقی بعنوان STANDBY عمل میکنند و روتر ACTIVE پاسخگوی بسته های ARP کلاینت هاست که در ARP REPLY ای که بر میگرداند VIRTUAL MAC گروه خود را به آنها معرفی میکند.

درنوبت های بعدی ، اگر روتر ACTIVE ، ی ، FAIL شود (چون کلاینت که از پروتکل FHRP چیزی متوجه نمی شود و بسته هایش را به سمت مقصد که VIRTUAL MAC قبلی ارسال می کند ) زمانی که این بسته به دست سوئیچ رسید ، روتر ACTIVE جدید که در پورت دیگر سوئیچ قرار دارد پاسخگوی این بسته با همان VIRTUAL MAC قبلی می باشد.

4.روتر های این گروه ( ACTIVE AND STANDBY ) مرتبا" به یکدیگر بسته های HELLO ارسال می کنند تا از حال یکدیگر با خبر شوند . اگر روتر STANDBY جواب بسته های HELLO ای که به سمت ACTIVE ارسال میکند را دریافت نکند ، فرض را بر این می گیرد که روتر ACTIVE ، اکنون FAIL شده و خودش باید ACTIVE شود.

5.در صورتی که لینک پشت روتر ( لینک به سمت اینترنت ) قطع شود

4


اگر این اتفاق برای روتر ACTIVE بیفتد روتر مزبور دیگر نباید ACTIVE باشد و باید این نقش را تحویل روتر ی بدهد که به سمت اینترنت دسترسی دارد ، این کار از طریق مکانیزم TRACKING انجام می شود و نحوه عملکرد آن به این صورت است که لینک مربوطه ( لینک پشت روتر ) مرتب به لحاظ IP یا LINE PROTOCOL چک می شود ، اگر لینک مربوطه DOWN شد از مقدار PRIORITY روتر کم شده و روتر دوم که PRIORITY بالاتری نسبت به PR فعلی روتر ACTIVE دارد ، نقش ACTIVE را از روتر مزبور گرفته و خودش ACTIVE می شود.

6.پروتکل HSRP یک پروتکل سیسکوئی است که در سال 1994 ابداع شد که بعدا" در سال 1999 نسخه استاندارد آن با عنوان VRRP ارائه شد.

این دو پروتکل با یکسری تفاوت کوچک بسیار شبیهه یکدیگر هستند به گونه ای که اگر مفاهیم HSRP را خوب یاد بگیریم VRRP کاملا" مشابه آن است.

پروتکل GLBP در سال 2005 ارائه شد که در انحصار سیسکو بوده و دارای نسخه استاندارد نمی باشد.

7.تفاوت اصلی پروتکل HSRP و GLBP در خصوص LOAD-BALANCING آنها می باشد.بصورت دیفالت در HSRP ترافیک کل شبکه از یک روتر عبور می کند اما در GLBP ما 4 روتر بعنوان AVF داریم که ترافیک را براساس الگوریتم های خاص خود به خارج شبکه ارسال می نماید.

البته باید توجه داشت که با استفاده از تکنیک هایی ما می توانیم مبحث LOAD-BALANCING را در HSRP هم داشته باشیم اما الگوریتم بخصوصی ندارد .

5

FHRP - GLBP - HSRP


8.از دیگر تفاوت های این دو پروتکل می توان به بحث TRACKING اشاره کرد . در HSRP بحث TRACKING برای این است که یک روتر ACTIVE باشد یا خیر اما در GLBP بحث TRACKING برای این است که یک روتر AVF باشد یا نه.

9.در HSRP ما به ازای همه ی روتر ها یک VIRTUAL IP و یک VIRTUAL MAC داریم اما در GLBP ما یک VIRTUAL IP و 4 تا VIRTUAL MAC داریم.


10.در پروتکل GLBP ، از N روترموجود ، یک روتر بعنوان AVG ( مدیر ) که همزمان نقش AVF هم دارد انتخاب می شود ، غیر از این 3 روتر دیگر بعنوان AVF ( کلا" 4 تا AVF ) انتخاب می شود.

8


زمانی که کلاینت ها ARP REQUEST ارسال می کنند AVG در پاسخ به آنها ، یکی از 4 تا VIRTUAL MAC را اختصاص می دهد.یعنی PC 1 ، درخواست ARP REQUEST خود را ارسال می کند ، این درخواست را AVG پاسخ داده و برای این کلاینت V.MAC 1 را تخصیص می دهد.

حال اگر کلاینت دوم درخواست خود را ارسال نماید ، اینبار AVG ،برا این کلاینت V.MAC 2 را برایش در نظر می گیرد تا ترافیک کلاینت مزبور از طریق روتری که در گروه GLBP دارای V.MAC2 است به سمت خارج از شبکه ارسال شود.

10


11.در صورتی که AVF ی ، FAIL شود ، AVG همچنان VIRTUAL MAC ای که روتر FAIL شده پاسخگوی ان بود را ، بعنوان یک مک معتبر در نظر می گیرد ، اما این مک را برای یکی دیگر از روتر ها ASSIGN میکند و حالا آن روتر برای 2 تا V.MAC پاسخگو خواهد بود.(در مقاله مرتبط بیشتر با این موضوع آشنا می شویم.)

12.در صورتی که AVG ای FAIL شود روتر بعدی نقش AVG را گرفته و حالا برای 2 تا V.MAC پاسخگو می باشد.

12


13.یکی از قابلیت های جالب پروتکل VRRP این است که ما می توانیم IP یک اینترفیس فیزیکی را بعنوان V.IP انتخاب کنیم که در این صورت روتر مربوطه که IP ی اینترفیس فیزیکی و VIRTUAL ان یکی است ، بعنوان MASTER ( روتر ACTIVE ) انتخاب می شود.


نویسنده و تهیه کننده : صادق شعبانی
تنها وب سایت صاحب امتیاز و حق نشر این مبحث آموزشی : انجمن تخصصی فناوری اطلاعات ایران tosinso.com

موفق و itpro باشید!
